20 сентября 2020 г., 11:39
Отредактировано: 20 сентября 2020 г., 12:36
Дмитрий Дробычъ
Участник сообщества

Всех категорически приветствую!

Спустя два месяца использования ножа решил, что настало время его разобрать, помыть, почистить, да посмотреть, что там внутри. В принципе это уже хороший срок для планового ТО, при активном использовании ножа, как мне кажется. Тем более выпали выходные, когда я остался в городе и смог выделить пару часов для обслуживания ножа, фото и написания небольшой статьи, чтобы поделиться информацией с вами.

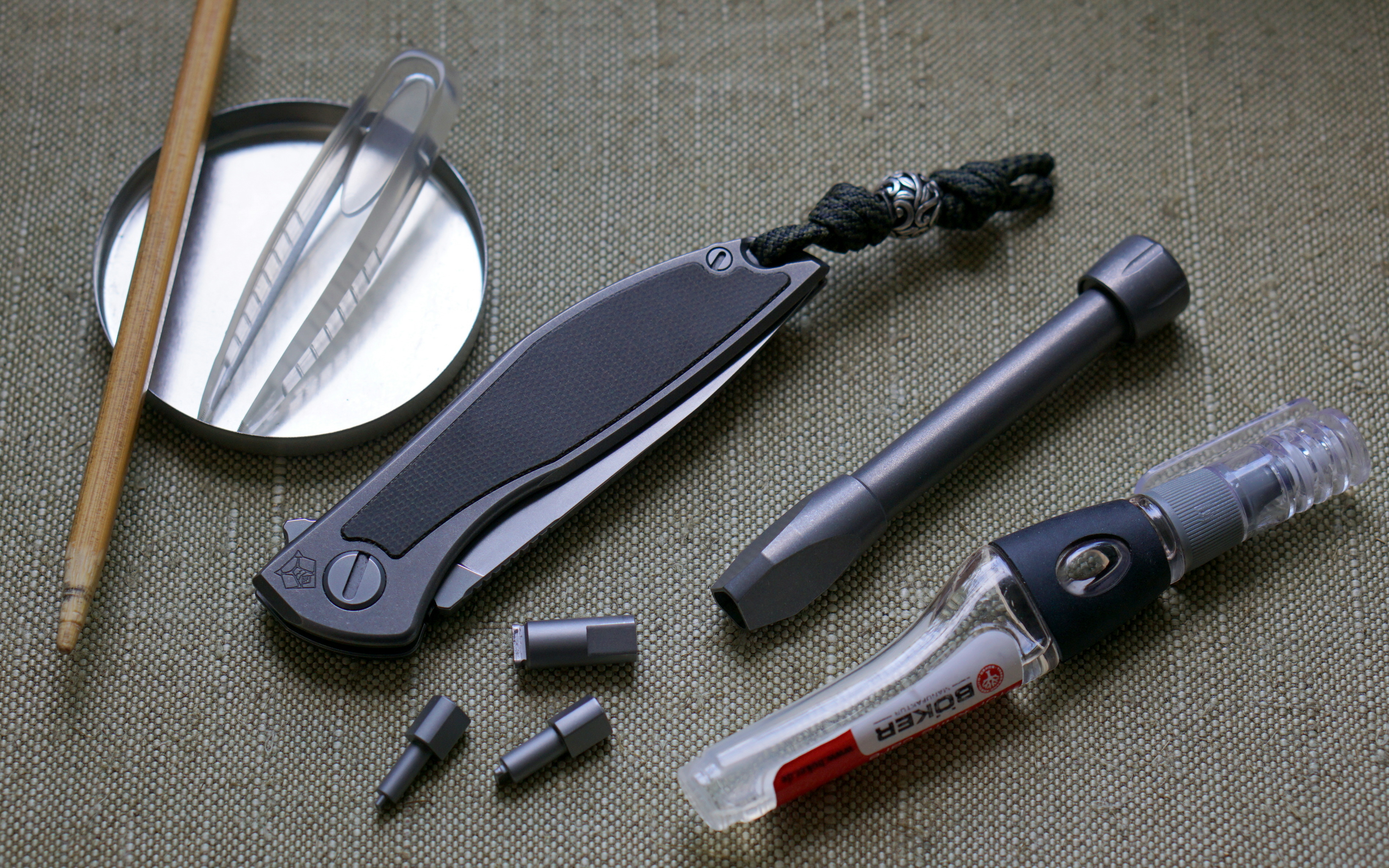

После подготовки всего необходимого начинаю разбирать нож.

Откручиваю два винта и снимаю лицевую плашку. Винты откручиваются без проблем, фиксатора резьбы в Мастерской не использовали.

Смазки на клинке и обоймах подшипников много, т.к. после каждой второй-третьей промывки и просушки ножа без разборки я обычно добавляю по капле смазки в просвет между клином и плашками с каждой из сторон клинка, чтобы защитить осевой механизм от коррозии.

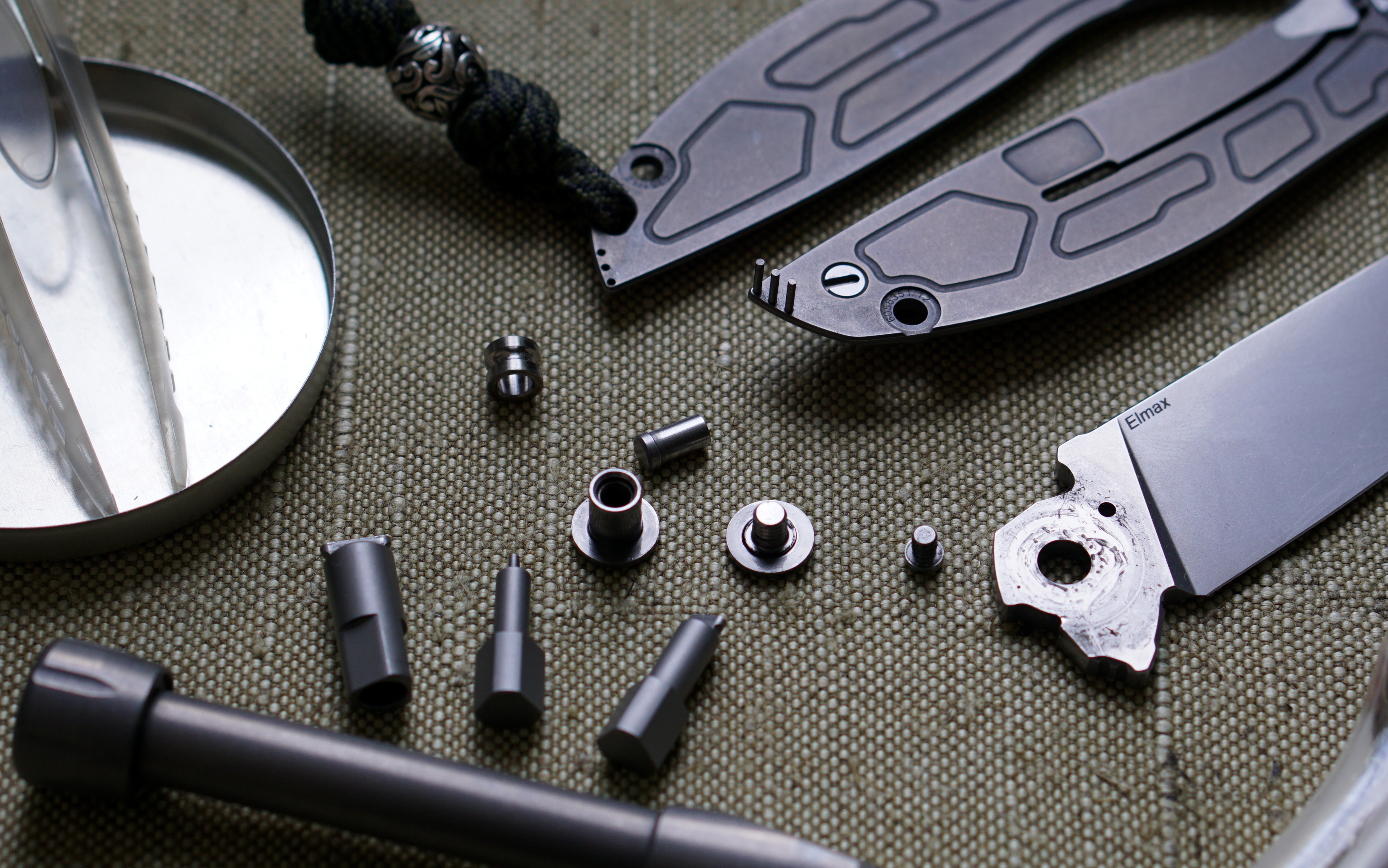

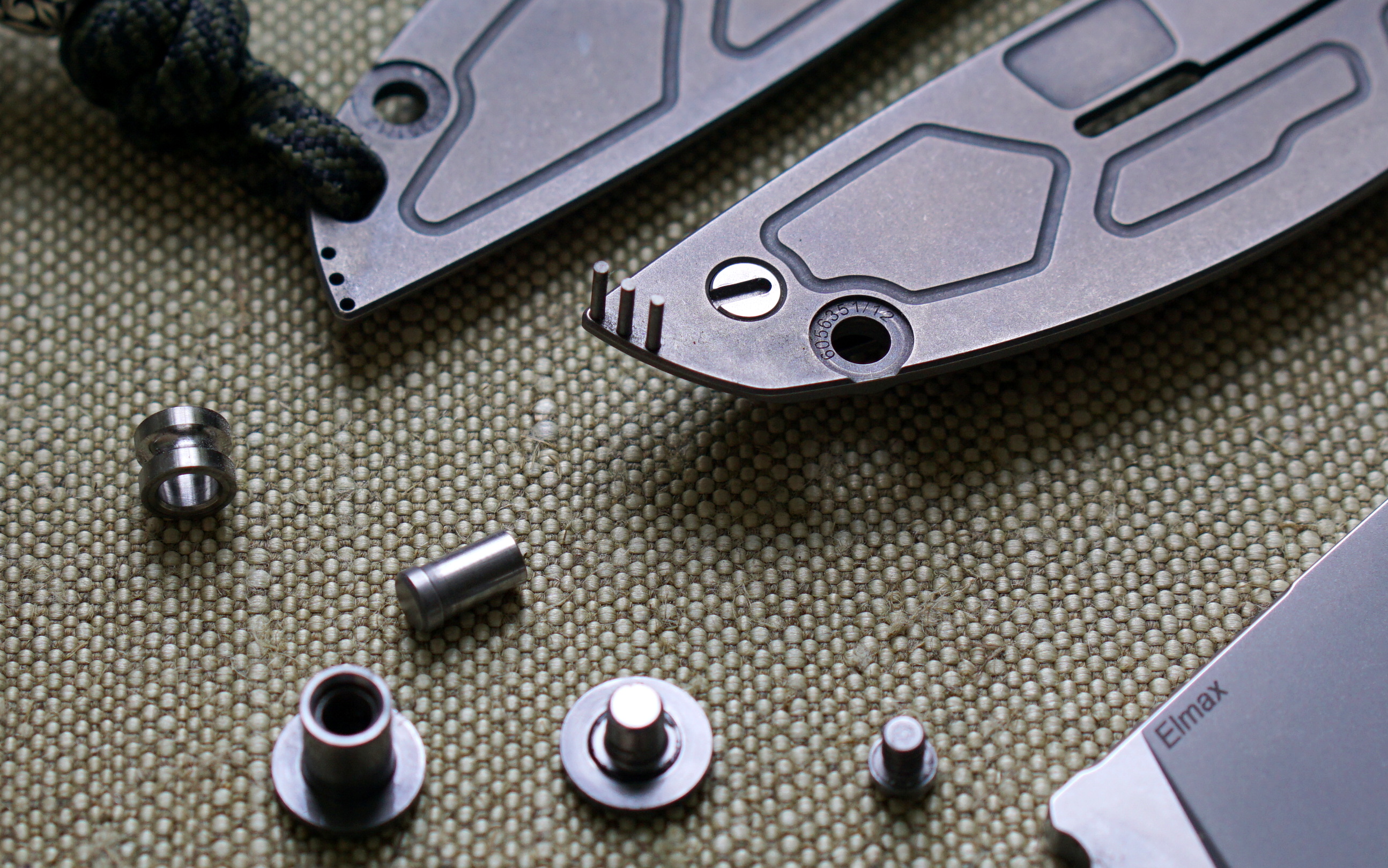

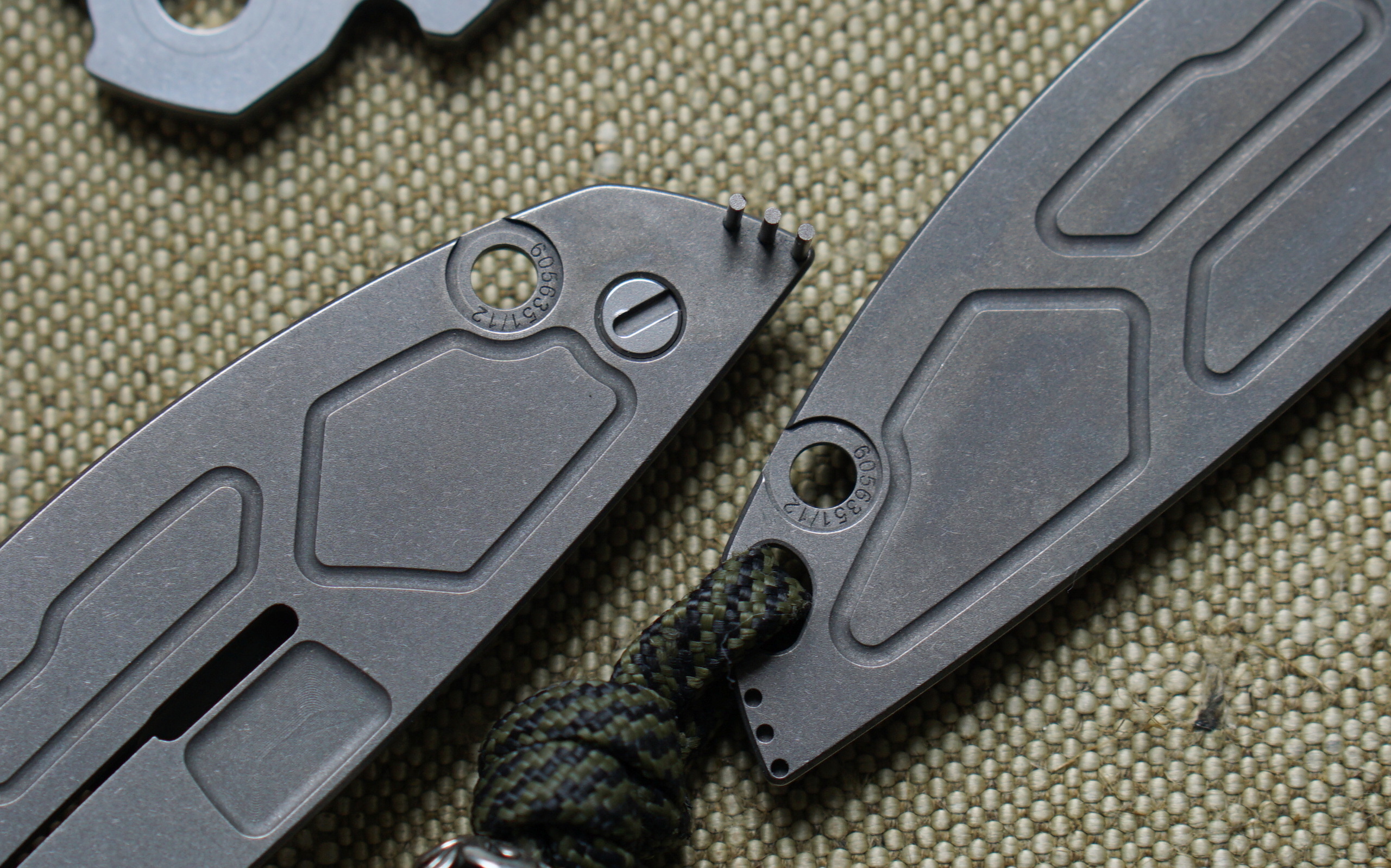

Очень интересно было посмотреть на устройство нового решения по решётке-защите от укола пальца кончиком клинка. По сути это три одинаковых штифта, которые фиксируются в отверстиях в плашках. Сидят они очень плотно, допуски при производстве минимальные.

Достать из фреймовой плашки штифты без применения спец.средств не удалось, поэтому и не стал далее заморачиваться этим, оставил как есть - раз они так плотно сидят, то и места коррозии или загрязнению там нет.

Примечательно, что производственный номер плашек наносится по радиусу в выборке под опорную бонку. Шлиц винта клипсы был замят ещё в Мастерской при сборке ножа, обидно немного, но т.к. он скрытый, то не страшно, менять его не буду. А клипса на НеОне NL уже нового образца, садится нож на карман и снимается без проблем.

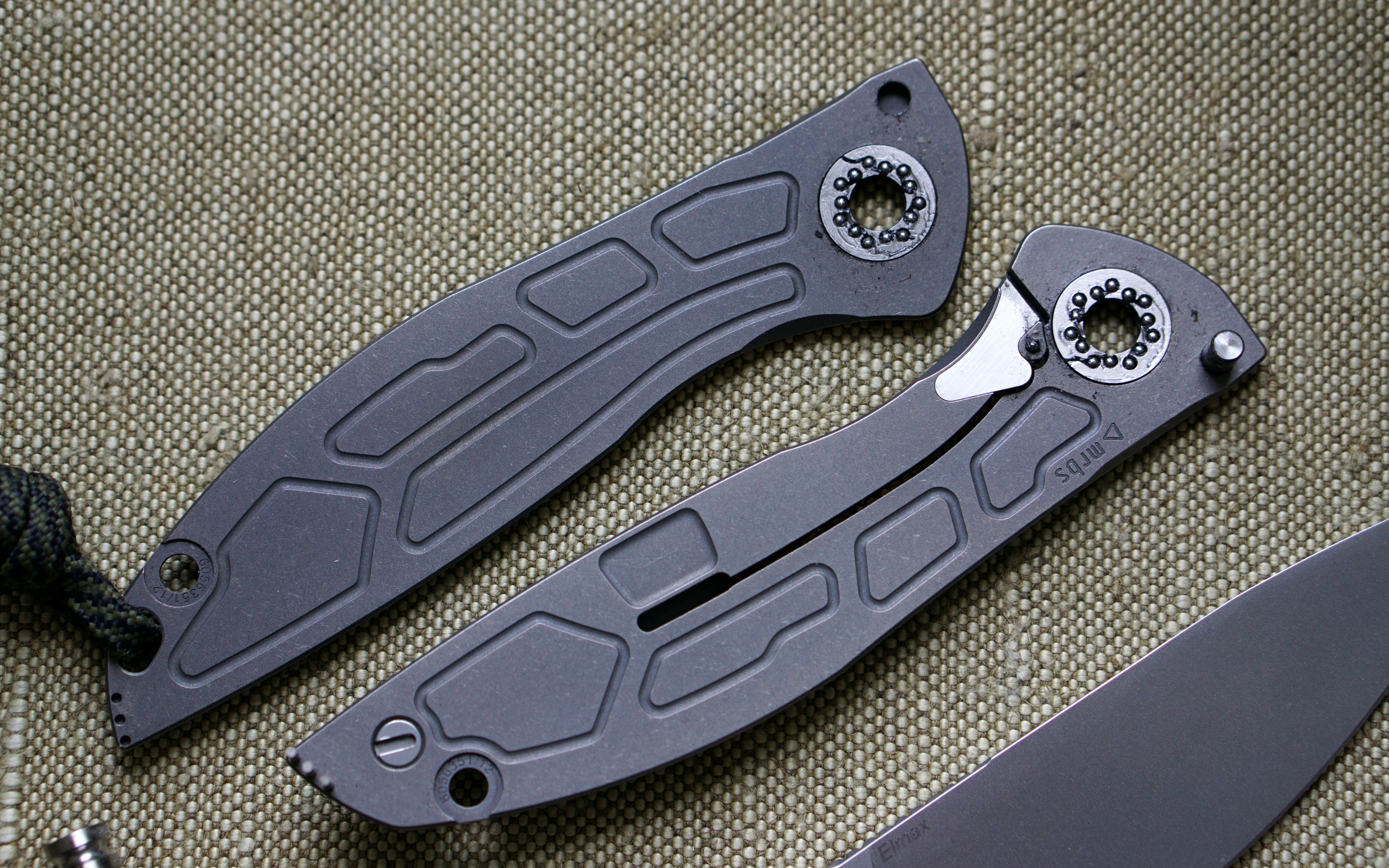

В остальном плашки по строению стандартные - впрессованный сухарик, контурные выборки, канавки под шары подпшипников.

Как происходит со временем, шары накатали дорожки в титане - после этого флип у ножа становится, как пушка. На сухарике следов выработки нет.

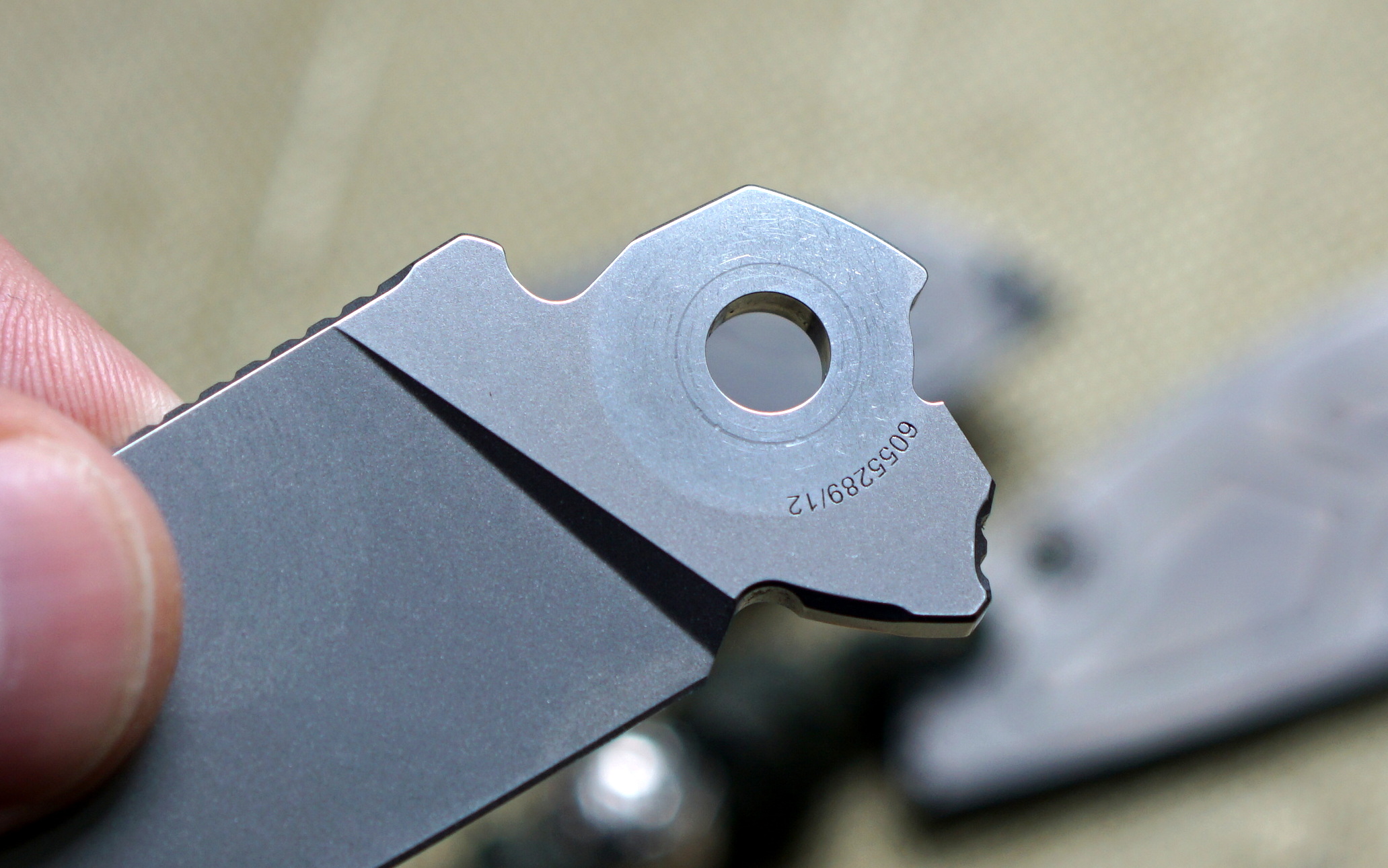

На клинке аналогично видны дорожки от шаров. Ну, и производственный номер детали.

Помыв детали ножа, а шарики и сепараторы я промываю в бензине, чтобы удалить всю старую смазку, можно собирать нож.

Сборка, впрочем, как и разбора проста - устанавливаю во фреймовую плашку сперва одну обойму, заполняю шарами, чтобы никакой из шариков не выскочил, добавляю одну каплю смазки и прогоняю её по всем шарикам.

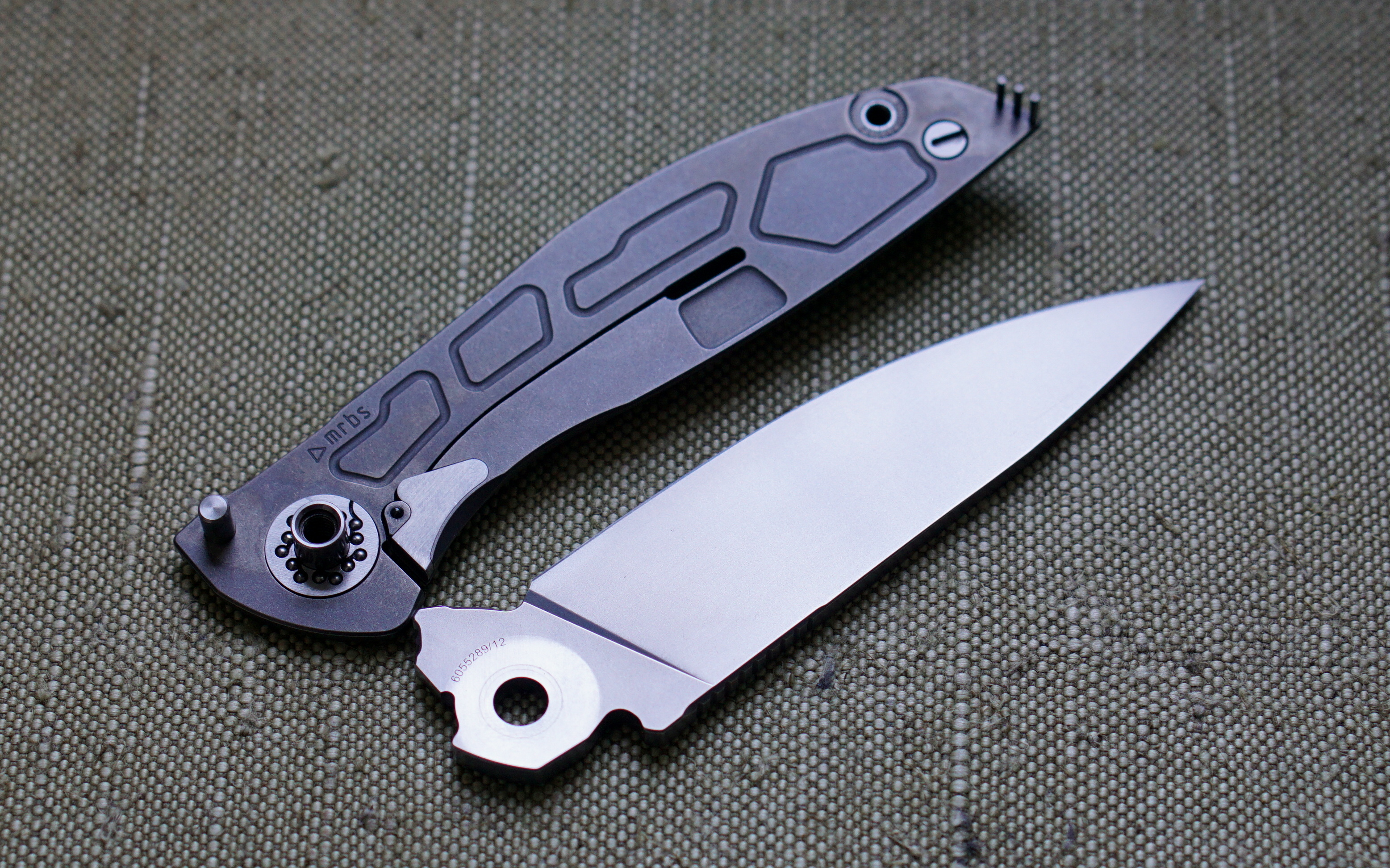

Затем вставляю осевую втулку и накладываю клинок.

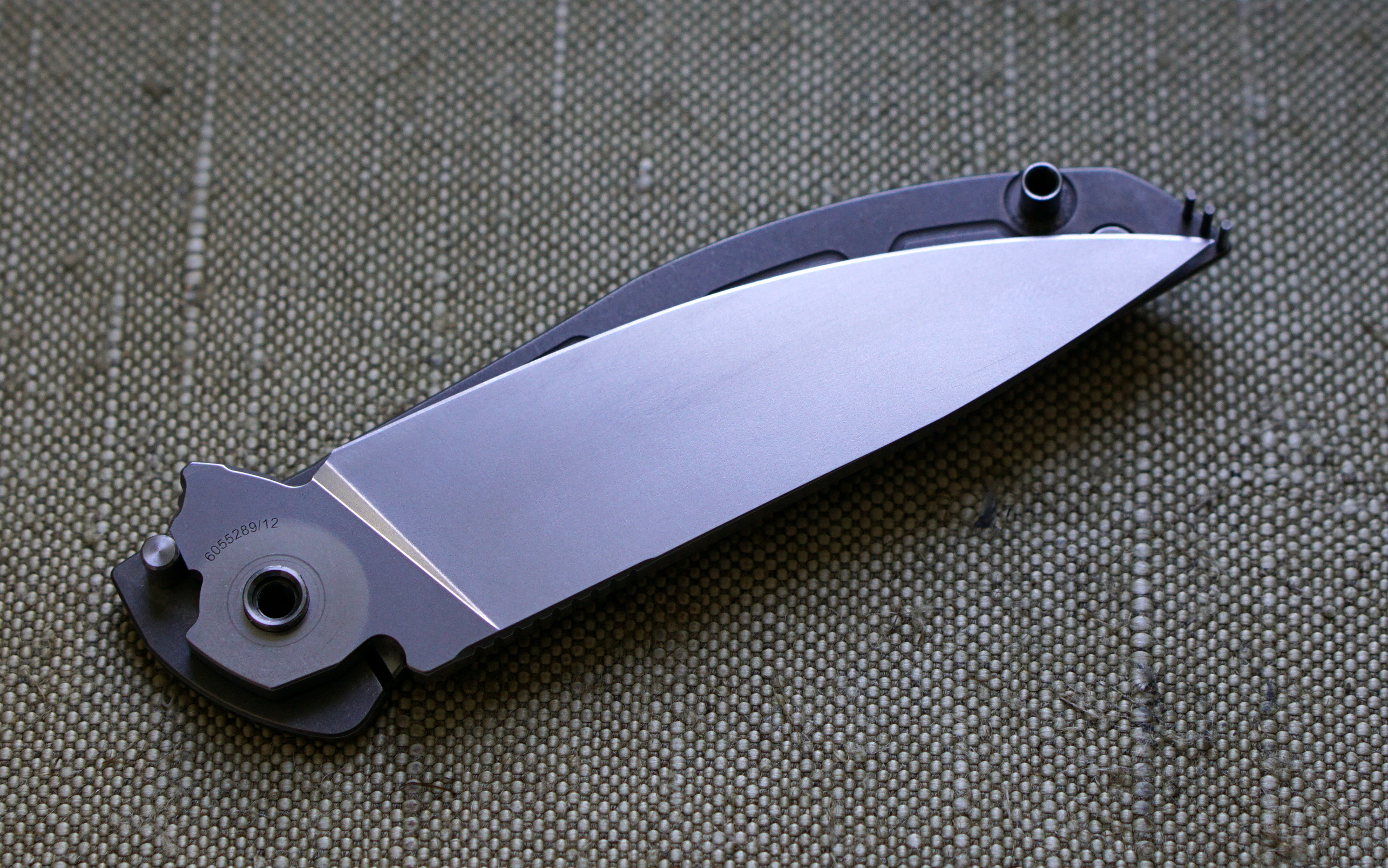

Т.к. садится он на ось достаточно плотно и дополнительно фиксируется между упорным штифтом и детентом, то не требуется постоянно прижимать клинок.

После выкладываю сверху клинка вторую обойму центрую, вставляю втулку опорной бонки и накладываю лицевую плашку.

Тут чуть важна аккуратность, чтобы лицевая плашка ровно села на осевую и заднюю втулки, упорный штифт клинка и три новых защитных штифта задней части.

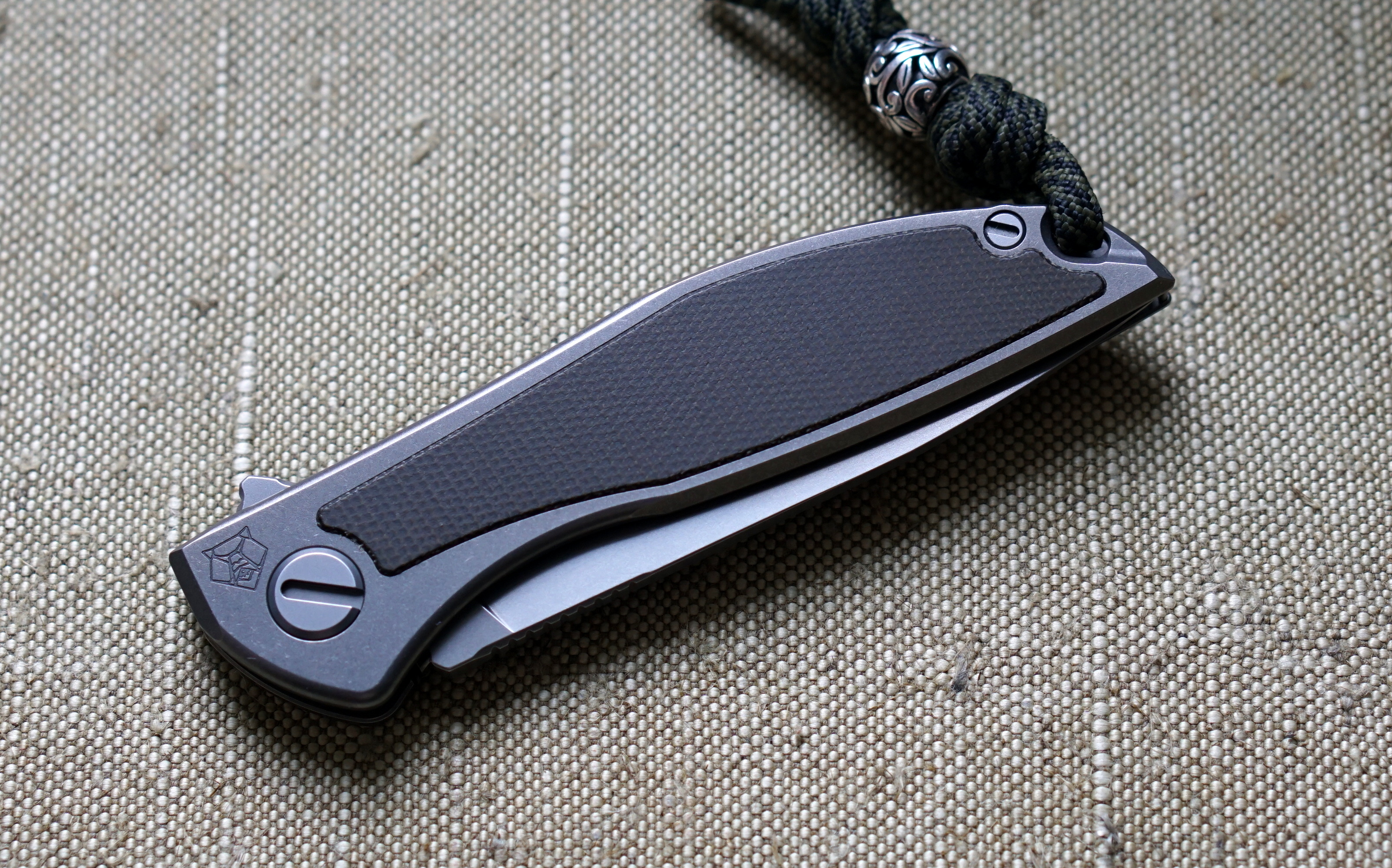

Нож собран! Перфекционисты, как обычно, могут поиграться с расположением втулок, чтобы выставить шлицы винтов по фэн-шую. Для этого дела очень удобно оказалось пользоваться Тулкой от МБШ, которая позволяет очень быстро крутить винты.



С уважением,

Дмитрий ДробычЪ

20 сентября 2020 г., 12:14Максим (father)
Участник сообщества

Отличная статья, отличные фото, прекрасный нож.

Спасибо, Дима!

20 сентября 2020 г., 14:47Виталий Б
Участник сообщества

Спасибо за статью.

20 сентября 2020 г., 21:23Александр С
Участник сообщества

Дима, спасибо за разборку. Как всегда интересно и наглядно

21 сентября 2020 г., 10:35Goshkir R
Участник сообщества

Спасибо! Иная инструкция не нужна

22 сентября 2020 г., 00:11Олег Тарасенко
Участник сообщества

Всё очень доходчиво. Спасибо!

22 сентября 2020 г., 09:23Олег K.o.n.5
Участник сообщества

Шикарное пособие получилось!

22 сентября 2020 г., 10:48Stanislav Kessati
Зарегистрированный пользователь

Отличная статья. Большое спасибо.

22 сентября 2020 г., 17:39Дмитрий Дробычъ
Участник сообщества

Всем спасибо за отзыв! Приятно! А значит буду писать ещё )

23 сентября 2020 г., 07:11Влад (ursa08)
Участник сообщества
Дмитрий Дробычъ, 22.09.2020, 17:39

Всем спасибо за отзыв! Приятно! А значит буду писать ещё )

 Конечно пиши ещё! Ножа такого нет, но почитать очень интересно!!!
